Lagertechnik

Ein ideales Kompaktsystem für Kleinteile

Kompaktlager gibt es viele – vor allem in der Funktion und damit hinsichtlich ihrer Wirtschaftlichkeit. Die SSI Schäfer AG in CH-8213 Neunkirch hat die Vor- und Nachteile dieser Lagerkategorie äussert genau analysiert und dann ein interessantes System – den "LogiMat" – entwickelt und auf dem Markt gebracht. Der folgende Beitrag verrät mehr.

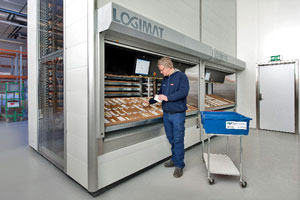

Das neue Kompaktlagersystem "LogiMat" von SSI Schäfer

  Dynamik pur auf dem Messestand der SSI Schäfer zur Pack&Move 2014 in Basel: Mit dem kompakten Überblick über das Produkt- und Leistungsangebot sowie der Live-Demonstration mehrerer Automationskomponenten unterstrich SSI Schäfer hier seine Lösungskompetenz als Komplettanbieter und Generalunternehmer für Intralogistikprojekte.

 Nachfrage nach intelligenten Lösungen bestehen in jeder Branche im Wesentlichen zum Thema Kommissionieren, Montieren und Lagern. Das Produkt- und Leistungsportfolio von SSI Schäfer zählt hierzu den umfangreichsten der Branche und ermöglicht jegliche Lösungsfindung exakt zugeschnittener, nachrüstbaren manuellen, teil- oder vollautomatisierten Intralogistiksysteme für jede Branche und jede Anwendung. Wie die einzelnen Komponenten und Systeme nach dem Baukastenprinzip zu einer dynamischen Automationslösung verknüpft werden können und harmonisch zusammenspielen, zeigte SSI Schäfer mit der Live-Demonstration eines modellierten Materialflusses. Neben der Regal- und Behältertechnik sind darin mit dem Lagerlift "LogiMat", der Fördersystem "SSI Autocruiser" und der multifunktionalen Arbeitsstation "pick@work" moderne Intralogistiksysteme eingebunden.

 Mit seinen mitwachsenden Systemen bietet SSI Schäfer gerade auch kleineren und mittelständischen Unternehmen (KMU) einen zukunftsfähigen, investitionssicheren Einstieg in die moderne Infralogistik- und Automationswelt. Doch statt komplexer Verbundsysteme bieten alle Komponenten und Systeme der SSI Schäfer auch als Einzelanlage bereits eine überaus intelligente, effiziente Lösung – so zum Beispiel ihr Lagerliftsystem "LogiMat"

 Überall dort, wo Flexibilität und eine optimale Nutzung der zur Verfügung stehenden Lagerhöhe im Vordergrund stehen, stellen Lagerlifte eine ideale Lösung dar. SSI Schäfer bietet mit dem LogiMat ein System, das, verglichen mit einer herkömmlichen statischen Lagerlösung, nur ein Zehntel der Lagerfläche benötigt.

 Der Lagerlift LogiMat...

… funktioniert nach dem Ware-zum-Mann-Prinzip und eignet sich besonders, um Kleinteile kompakt zu lagern sowie ergonomisch zu kommissionieren. Verglichen mit einer herkömmlichen statischen Lagerlösung benötigt der LogiMat nur ein Zehntel der Lagerfläche und vermindert Wegezeiten um mehr als 70 %. Mit LogiMat bietet SSI Schäfer einen Lagerlift, der die Leistungsfähigkeit des Lagers sowie die Effizienz und Flexibilität der Lager- und Kommissionierprozesse massgeblich erhöht. Und dies bei kleinstem Flächenbedarf. Dabei erhöht der Lagerlift die Kommissioniergeschwindigkeit durch die interne Prozessautomatisierung um das Sechs- bis Zehnfache; Fehlkommissionierungen werden durch rechnergesteuerte Abläufe bis zur Nullgrenze minimiert.

In der Mitte zwischen beiden Tablar- reihen befindet sich der reagllift.

 LogiMat funktioniert als autonomes System, kann aber auch  in eine automatische Anwendung zur Lagerung, Bereitstellung und Kommissionierung von Kleinteilen integriert werden.

 Das Prinzip: Der Lagerlift lässt sich mit einem überdimensionalen Schubladenschrank mit zwei Tablarreihen – einer vorderen und einer hinteren Reihe –- vergleichen. Zwischen den beiden Tablarreihen befindet sich ein Aufzug. In diesem Prinzip basiert der entscheidende Unterschied zu anderen, äusserlich ähnlich aussehenden Kompaktlagersystemen. Der mittig angeordnete Aufzug bewegt sich über die gesamte Höhe des Lagerautomaten, um die einzelnen Tablare von ihrer jeweiligen Position herauszuziehen und zur Bedienungsöffnung zu fahren. Von daher ist der LogiMat eher mit einem eingassigen Kleinteilelager zu vergleichen.

 Über einen Touchscreen und eine logische, benutzerfreundliche Bedienoberfläche werden die benötigten Artikel angezeigt. Das Lagerverwaltungssystem überträgt die Auftragspositionen direkt an den Lagerlift, wo die betreffenden Artikeltablare angesteuert und zur Bedienungsöffnung gebracht werden. Daraufhin entnimmt der Lagermitarbeiter oder die -mitarbeiterin die zu kommissionierende Ware auf ergonomischer Höhe.

 Aufstellungsort = kein Problem

  Der LogiMat erweist sich als äusserst flexibel und lässt sich dank modularem Aufbau an jede individuelle Anforderung anpassen. Den Einbaumöglichkeiten des Systems sind keine Grenzen gesetzt: Ob getrennte Beschickungs- und Entnahmeseiten, beidseitige Beschickung oder Entnahme ein Stockwerk höher, ob im Keller über zwei Stockwerke, als Dachdurchbruch, im Boden versenkt oder als Anbau mit Verkleidungskonstruktion – das Gerät passt sich jeder örtlichen Gegebenheit an. So kann das System als einzelner Lagerlift installiert oder nach Bedarf problemlos mit mehreren Geräten kombiniert werden, deren Steuerung lediglich über ein Lagerverwaltungssystem erfolgt. Jede Entnahmeöffnung verfügt zudem über einen äusserst bedienerfreundlichen Multifunktions-Touchscreen und kann autonom bedient werden.

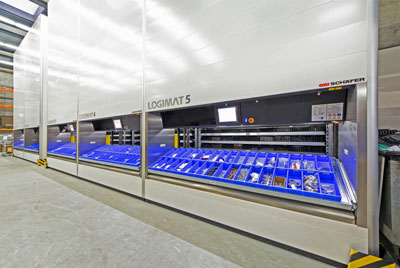

Mehrere Elemente lassen sich zu einem Gesamtsystem zusammensetzen.

 Durch die ergonomisch durchdachten Komponenten fügt sich der Lagerlift nahtlos in das SSI Schäfer-Produktprogramm ergonomics@work ein. So verfügt der LogiMat über die weltweit einmalige Option LogiLift, durch die sich die Höhe der Bedienöffnung stufenlos verstellen lässt. Eine weitere Weltneuheit:  LogiTilt, eine Neigungsvorrichtung der Tablare zur ergonomisch korrekten Entnahme der Güter. Über  Funk verbundener  Kommissionierwagen oder die Markierung der zu entnehmenden Artikel durch einen Lichtstrahl (LogiPointer) sind nur einige zusätzliche Beispiele des Ausstattungspaketes.

 LogiMat lässt sich dank ausgeklügelter SPS-Steuerung und dem der hauseigenen Software „LogiSoft“ problemlos in ein bestehendes Warenwirtschaftssystem integrieren. Für die individuelle Konfiguration sorgen fünf modular konzipierte Software-Bausteine. Mit über 20 Zusatzmodulen können die Grundpakete zu einem kundenspezifischen Lagerverwaltungssystem ausgebaut werden. Auf diese Weise basiert jedes Projekt auf einer Standardlösung, die individuell nach Anforderung des Kunden auf die logistischen Geschäftsprozesse zugeschnitten wird. Der Nutzen: Kurze Realisierungszeiten einer skalierbaren Lösung, die durch mühelose Anpassung auch bei geänderten Prozessen immer zuverlässig auf dem aktuellen Stand der Technik ist.

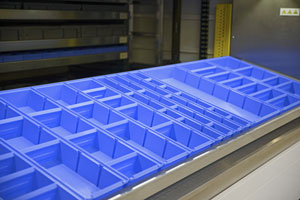

Ein Tablar mit den neuen LMB-Behältern

 Die neuen LMB-Behälter von SSI Schäfer, die speziell für den LogiMat konzipiert wurden, lassen sich dank unterschiedlicher Masse flexibel kombinieren und bieten so jedem Kleinteil einen optimalen Lagerplatz. Die neuen LMB-Behälter, die also perfekt auf die Tablare im LogiMat abgestimmt sind, unterstreichen auch hier die Innovationsfähigkeit des Unternehmens. Dank unterschiedlicher Masse lassen sich die Behälter individuell und flexibel kombinieren, um jedem Kleinteil einen optimalen Lagerplatz zu bieten. Für kleinere Fächer innerhalb des LMB sind Unterteilungen mit Trennwänden im 100-mm-Raster möglich.

 Zusammengefasst

Die Vorteile beim Einsatz des SSI Schäfer LogiMat-Systems sind offensichtlich.

• Der LogiMat minimiert Fehlkommissionierungen durch rechnergesteuerte Abläufe.
• Der LogiMat vermindert sowohl beim Einlagern als auch beim Kommissionieren den Anteil der Wegezeit um mehr als 70 %.
• Der LogiMat erhöht die Kommissioniergeschwindigkeit um das Sechs­ bis Zehnfache durch Prozessautomatisierung.
• Der LogiMat reduziert den benötigten Lagerplatz massgeblich gegenüber einer herkömmlichen Lagerlösung.
• Der LogiMat reduziert die Energie­ und Lagerkosten dank kompaktester Bauweise.
• Der LogiMat wird modular aufgebaut und passt sich so den Gegebenheiten an.
• LogiMat bietet eine grosse Auswahl an unterschiedlichen Tablardimensionen und Gewichten von 250 bis 750 kg, um die individuellen Bedürfnisse ideal abdecken zu können.

 Damit ist der hohe Nutzen gegeben: Kurze Realisierungszeiten einer skalierbaren Lösung, die durch mühelose Anpassung auch bei geänderten Prozessen immer zuverlässig auf dem aktuellen Stand der Technik bleibt.
